Krmilnik za električni skiro KuKirin G4

Krmilnik z rebrastim aluminijastim podstavkom

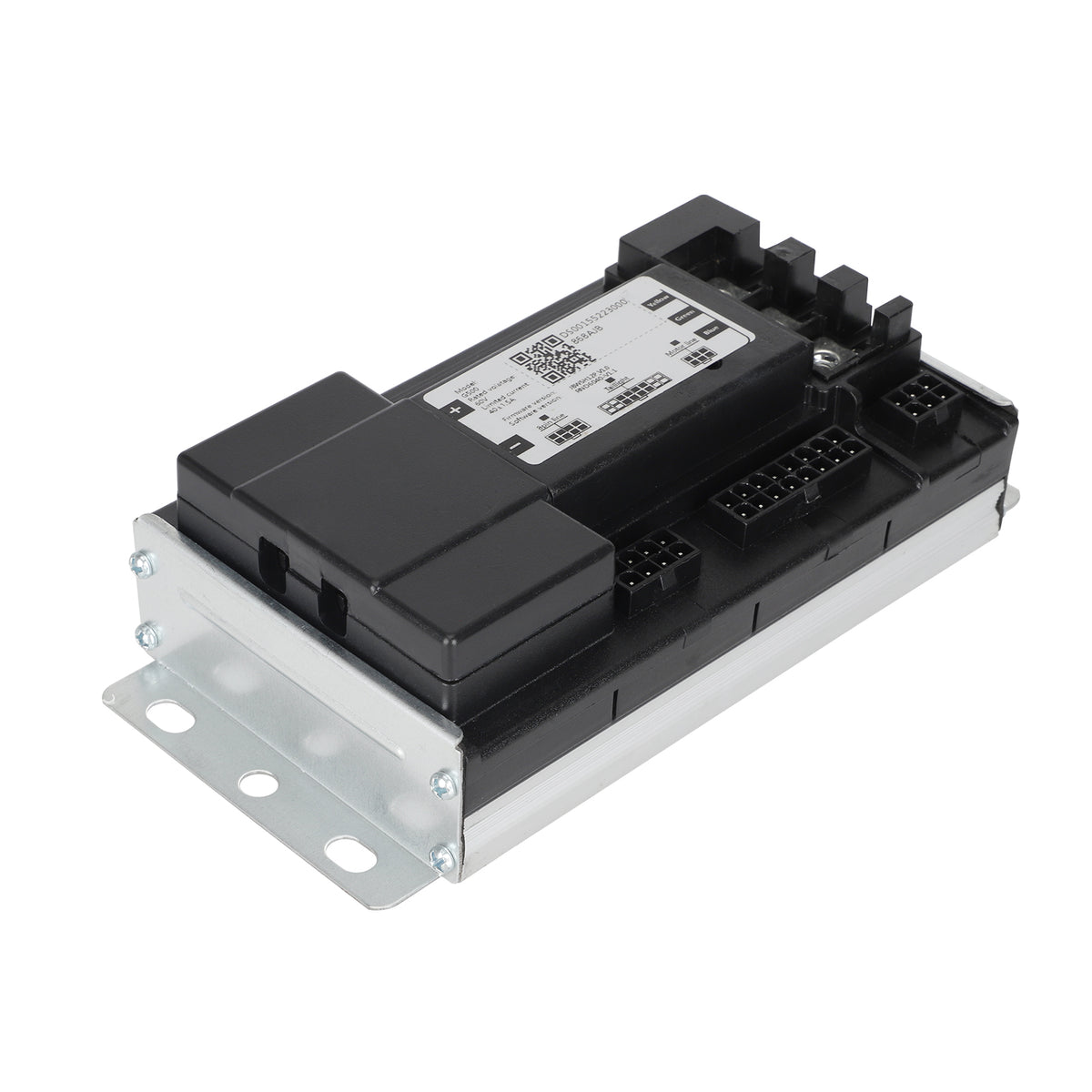

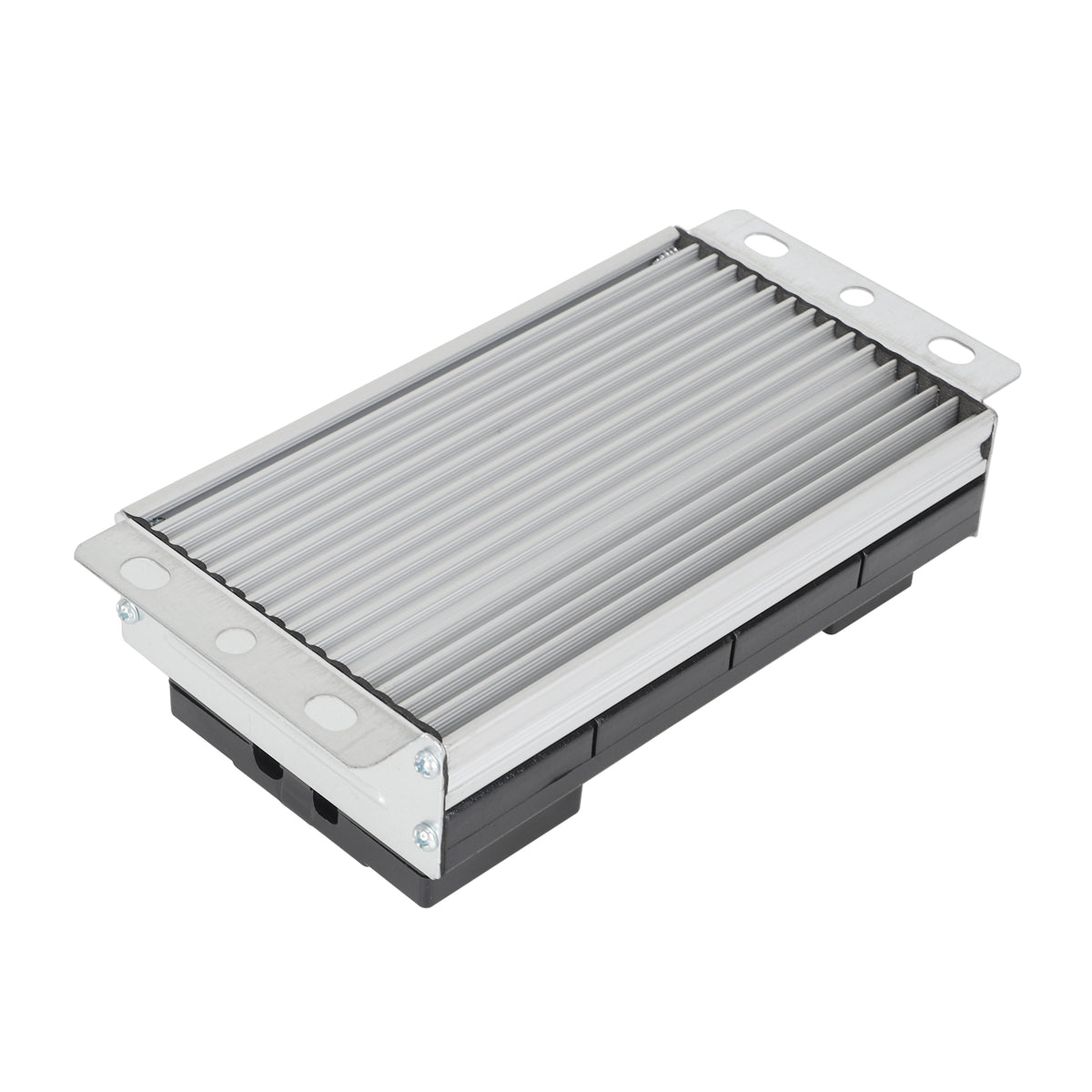

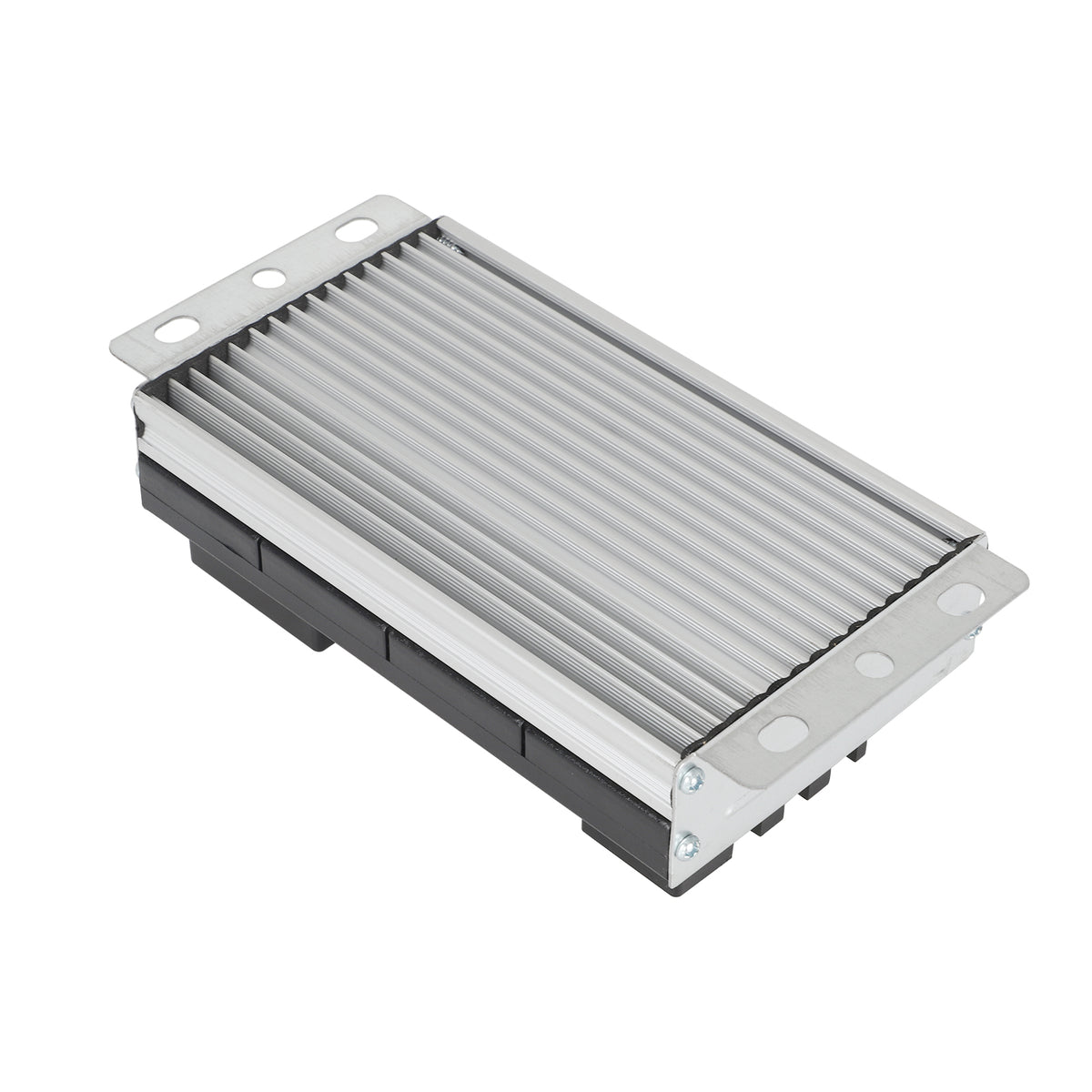

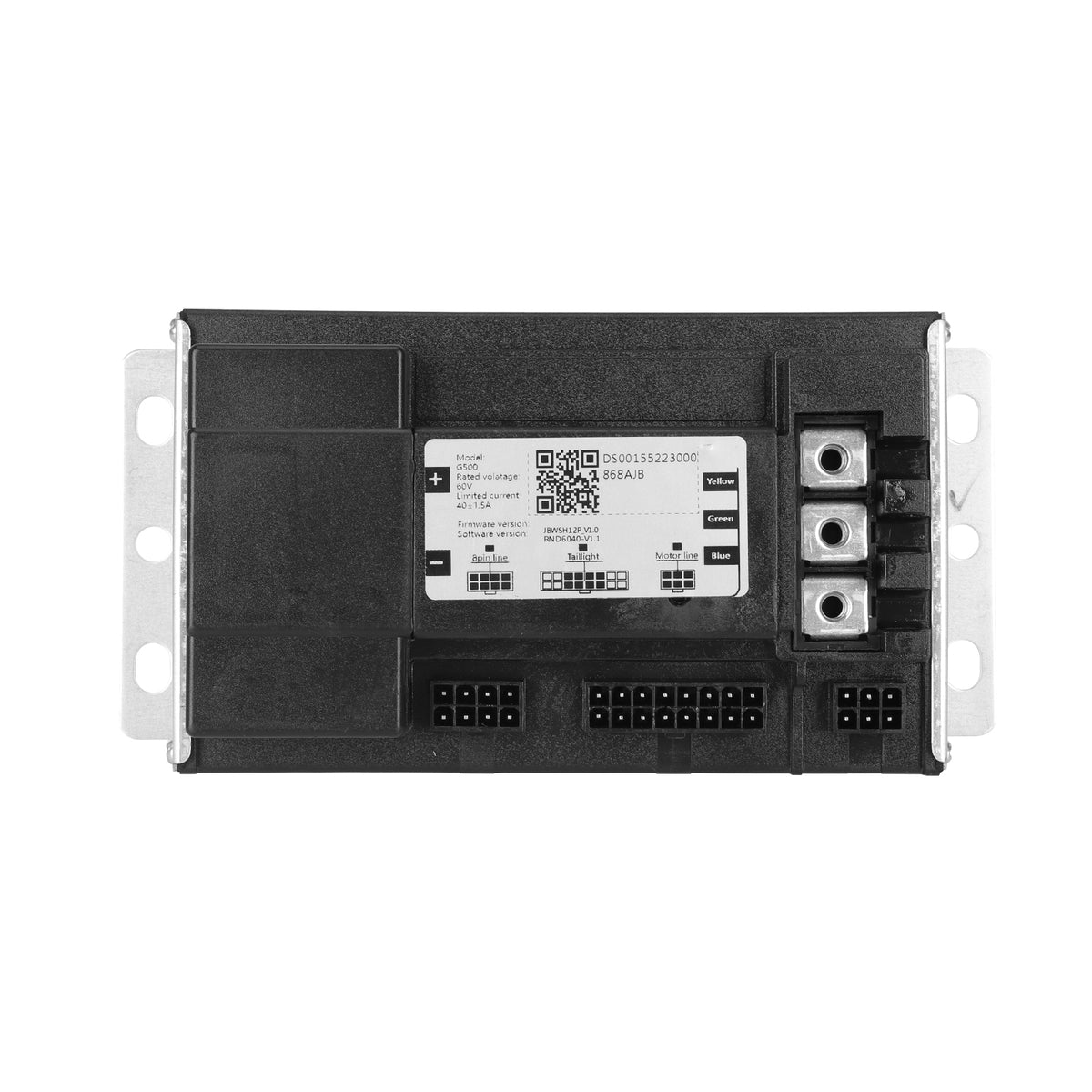

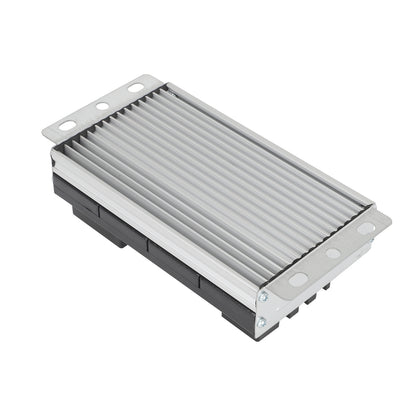

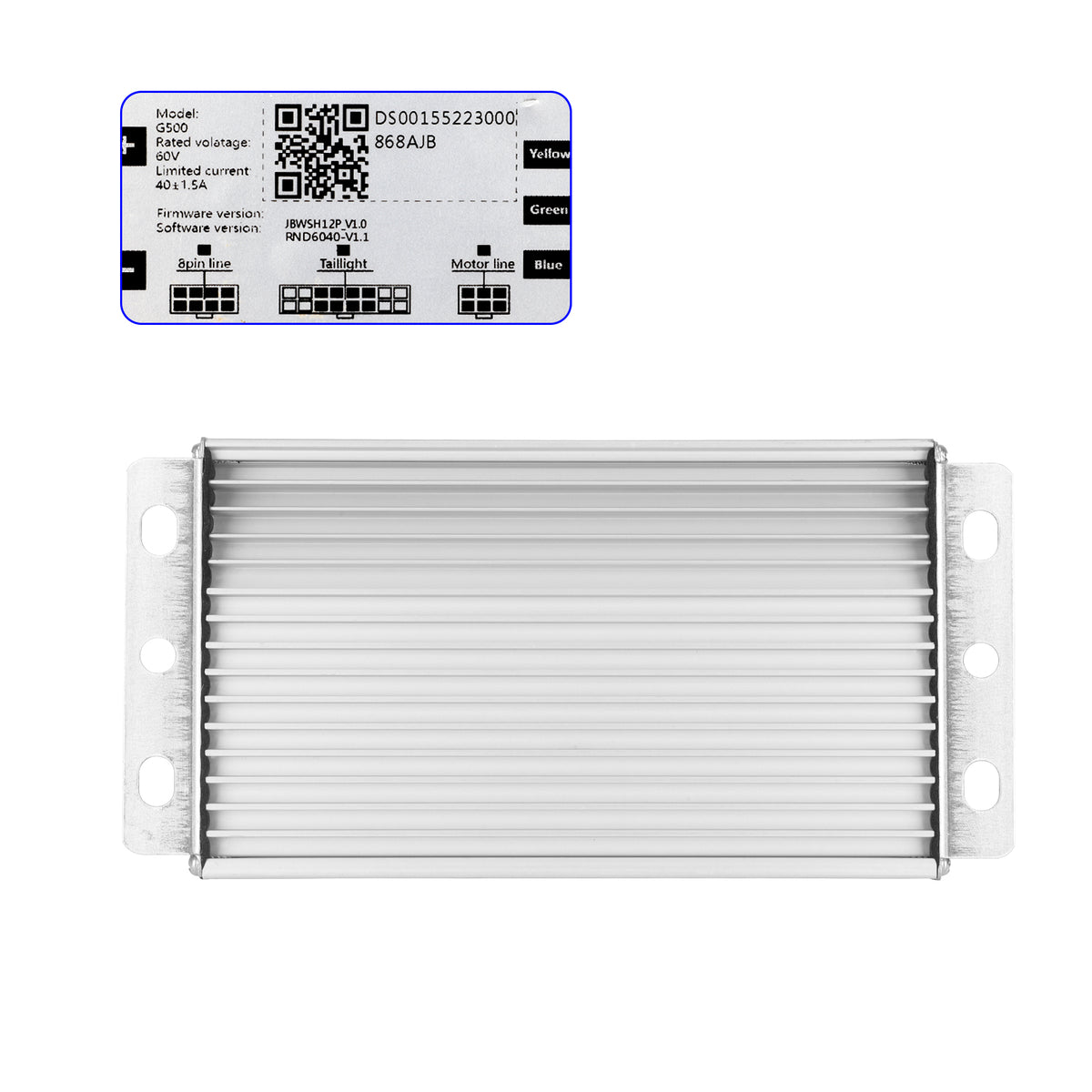

Elektronski krmilnik ima črn priključni del in širok aluminijast podstavek s hladilnimi rebri. Vtičnice so razporejene ob robu, pritrdilne odprtine pa na podaljških kovinske osnove.

Lastnosti in prileganje

• Model: KuKirin G4.
• Krmilnik s priključnimi vtičnicami v črnem ohišju.
• Rebrasto kovinsko podnožje in pritrdilni ušesi.

Približne mere

• Krmilnik s pritrdilnima ušesoma: 180,5 × 90,5 × 42,8 mm.
• Dolžina ohišja brez ušes: 150,7 mm.
• Višina kovinskega dela ohišja: 24,9 mm.
• Razmik zunanjih pritrdilnih rež: 48 mm.
• Zgornji reži: 7 × 11,5 mm.
• Spodnji reži: 7 × 13,5 mm.
• Srednja pritrdilna odprtina: 7 mm.
• Odprtina kabelskega očesa: 4,2 mm.

Pred menjavo primerjajte oznako krmilnika, napetost, pritrdilna mesta in razpored vseh priključkov.

Zamenjava elektronskega sklopa

• Pred posegom izklopite vozilo in odklopite baterijo po predpisanem postopku. Zabeležite lego vsakega priključka, preden odstranite staro enoto.
• Nov sklop pritrdite na predvidena mesta, zaščitite spoje in ohranite potek kablov brez stiskanja. Nastavitve uskladite z dejansko izvedbo vozila.
• Pred obremenitvijo preverite prikaz, odziv pogona in zaznavanje zavor. Pri neujemajočih priključkih ali komunikacijski napaki naj združljivost preveri serviser.
